工程概況

K75＋907.3天門口特大橋位于津石高速公路津冀界至保石界段JSLQ4標段，本橋上部為58－30m鋼混組合工字梁，全橋長1587米，右前夾角90°，下部結構橋臺采用肋板式臺，橋墩采用柱式墩，基礎采用樁基礎

結構形式

本橋?yàn)?0m鋼混組合工字梁，全橋共14聯，在兩橋臺處各設一道80型伸縮。下部結構0號、58號橋臺均采用肋板臺，樁徑為1.5m；橋墩采用柱式墩，基礎采用灌注柱基礎，橋墩樁基直徑為1.6m、1.8m，墩柱直徑為1.4m、1.6m。

本橋平面分別位于直線（起始樁號：K75＋033.8，終止樁號：K75＋134.821）、緩和曲線（起始樁號：K75＋134.821，終止樁號：K75＋484.821，參數A：1240.967，左偏）和圓曲線（起始柱號：K75＋484.821，終止樁號：K76＋780.8，半徑：4400m，左偏）上，縱斷面位于R＝135000m的豎曲線上；墩臺徑向布置。

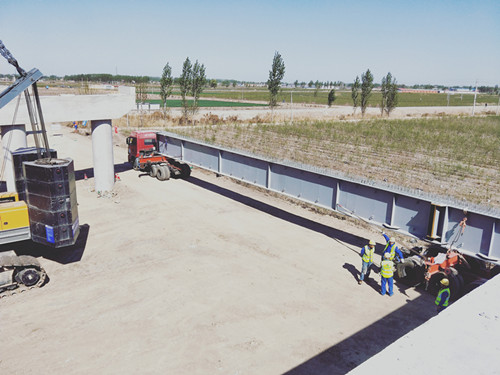

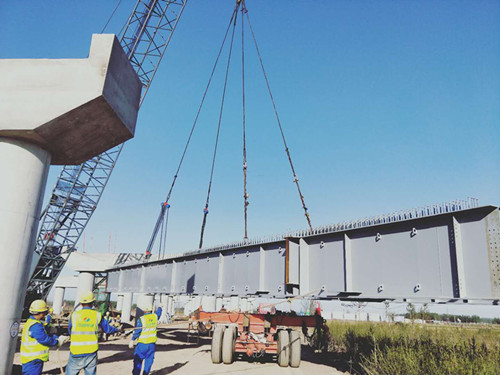

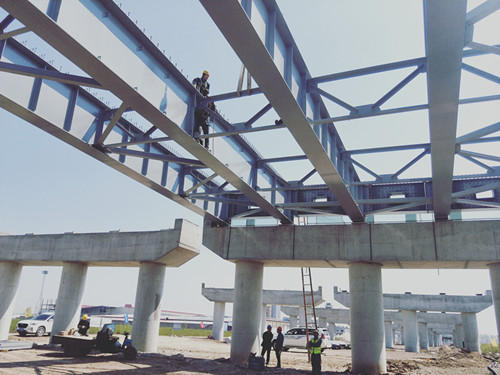

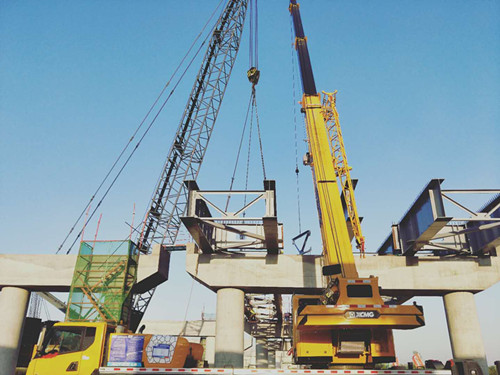

吊裝第4聯B’，橋位中橫梁，k撐，平聯安裝；二拼轉梁上胎架
